Когда труба зимой промерзает, покупать греющий кабель “примерно по длине водопровода” – плохая идея. Один участок может быть доступен снаружи, другой спрятан в земле, третий проходит через холодный ввод в дом. Поэтому длину кабеля считают не по общей длине всей системы водоснабжения, а по конкретному участку, который действительно нужно защищать.
Для готовых комплектов это особенно важно. Если секция длиннее нужного участка, её нельзя просто считать “запасом” и укладывать как угодно. Если короче – часть трубы останется без защиты.
Начинайте не с кабеля, а с проблемного участка
Первое, что нужно сделать – определить, где именно труба замерзает или рискует замёрзнуть.
Чаще всего проблемными оказываются:
- ввод воды в дом;
- участок в неотапливаемом подвале;
- труба рядом с фундаментом;
- неглубоко проложенный наружный водопровод;
- участок возле колодца или скважины;
- место, где теплоизоляция повреждена или слишком тонкая.
Если из десяти метров трубы реально промерзают только три, нет смысла автоматически покупать кабель на все десять.
Сначала измеряют именно опасный участок. После этого уже решают, будет кабель установлен снаружи или внутри трубы.
Для наружного монтажа длина трубы и длина кабеля не всегда совпадают
Самый простой сценарий – кабель проходит вдоль трубы одной линией.
Если нужно защитить прямой участок длиной 6 м, исходной величиной будут эти 6 м. Но дальше нужно открыть инструкцию выбранной системы.
Почему? Потому что способ укладки может зависеть от диаметра трубы, мощности кабеля, теплоизоляции и условий эксплуатации.
Самостоятельно придумывать спираль, второй проход или плотную намотку только ради того, чтобы разместить лишний кабель, нельзя.
Если вы хотите сначала посмотреть бытовой сценарий с реальной дачей, на biz-focus.ru уже есть статья о том, как xLayder Pipe используют для защиты водопровода при редких зимних поездках.
Внутри трубы считать проще, но ошибиться всё равно можно
При внутреннем монтаже нужно измерить длину участка, по которому кабель действительно будет находиться внутри трубы.
Допустим, от точки ввода до проблемного места 4 м. Это не означает, что достаточно посмотреть на общую длину водопровода от скважины до дома.
Важен именно маршрут нагревательного элемента внутри трубы.
Также нужно учесть место установки герметичного ввода и фактическую точку, до которой должен доходить нагревательный участок.
Для питьевого водопровода дополнительно проверяют, разрешён ли конкретный кабель для такого применения. На официальной странице xLayder Pipe для обогрева труб CALEO представлены решения разной длины и назначения, включая варианты для наружного и внутреннего обогрева.
Почему “возьму на два метра больше” не всегда разумно
С отделочными материалами запас обычно полезен. С нагревательным кабелем логика другая.
Лишнюю длину нужно куда-то деть. Если инструкция не предусматривает дополнительный проход, намотку или другое размещение, такой запас превращается в проблему.
Особенно опасно пытаться:
- укладывать кабель слишком плотно;
- пересекать его участки;
- делать случайные петли;
- помещать лишнюю длину в одном месте;
- укорачивать готовую секцию без прямого разрешения производителя.
Поэтому хороший расчёт стремится не к максимальному запасу, а к соответствию реальной трассе.
Пример: наружная труба длиной 8 метров
Представим участок водопровода от колодца до входа в техническое помещение.
Общая длина трубы – 8 м.
Но первые 2 м находятся глубже и дополнительно утеплены. Следующие 6 м проходят ближе к поверхности и уже однажды замерзали.
В этом случае исходная длина для расчёта – не 8 м, а 6 м проблемного участка.
Дальше проверяют:
- как производитель разрешает укладывать кабель;
- какая мощность подходит для конкретной трубы;
- можно ли использовать готовый комплект нужной длины;
- какая теплоизоляция будет установлена сверху.
Формула “длина трубы = длина кабеля” работает только после проверки реальной зоны обогрева и способа монтажа.

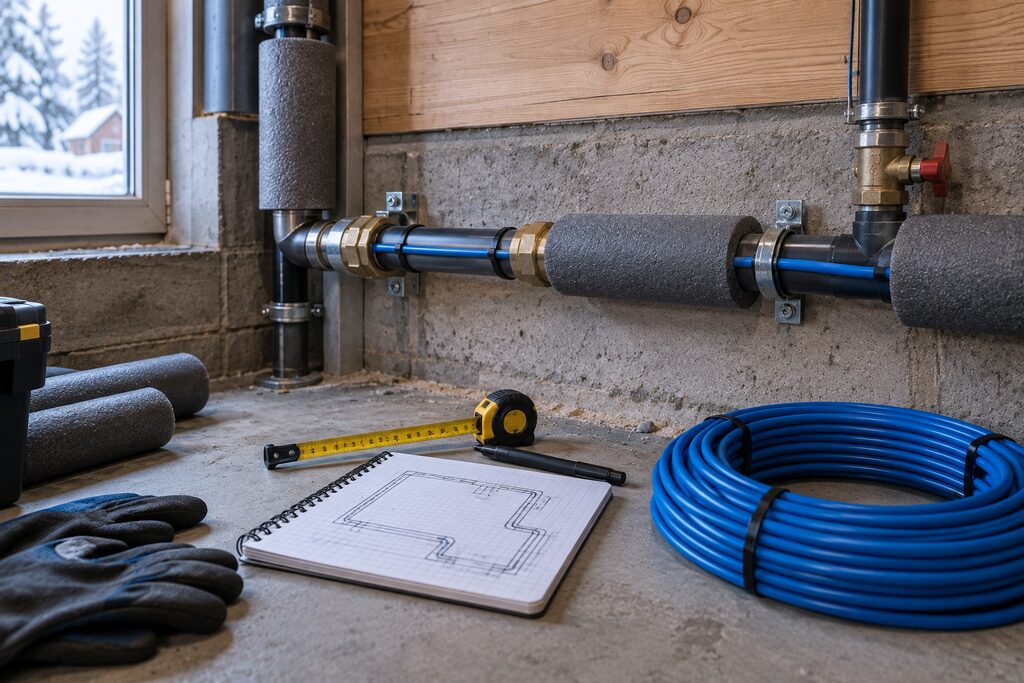

Пример: ввод воды в дом
Другой сценарий – длинная труба в целом не промерзает, но последние 2-3 м перед входом в дом проходят через холодную зону.
Покупать комплект на всю трассу здесь может быть бессмысленно.
Гораздо важнее точно измерить уязвимый участок и понять, можно ли нормально установить кабель только на нём.
Именно поэтому локальный расчёт полезнее, чем попытка обогревать водопровод “от начала до конца” без понимания, где возникают реальные теплопотери.
Нужно ли прибавлять длину на фитинги и краны
Вот здесь нельзя пользоваться одной универсальной цифрой.
Краны, фланцы, металлические фитинги и другие элементы могут отдавать тепло иначе, чем ровный участок трубы. Но способ компенсации зависит от конкретной системы и проекта.
Поэтому нельзя просто говорить: “добавьте 10 процентов на арматуру” и считать вопрос закрытым.
Если на трассе есть крупный металлический узел, насос, фильтр или несколько соединений, лучше отдельно проверить требования инструкции или расчёт производителя.
Главное правило – не превращать примерную поправку из интернета в обязательную формулу.
Диаметр трубы влияет не только на выбор кабеля
Две трубы одинаковой длины могут требовать разных решений.
Труба диаметром 20 мм и труба диаметром 50 мм имеют разную площадь поверхности и разные теплопотери. Кроме того, условия меняются в зависимости от материала трубы, температуры воздуха и толщины теплоизоляции.
Поэтому метраж нельзя отделять от мощности.
Сначала вы определяете длину опасного участка. Потом проверяете, какой кабель подходит для его диаметра и условий эксплуатации. И только после этого выбираете конкретный комплект.
Теплоизоляция меняет весь расчёт
Кабель не должен работать вместо утеплителя.
Если труба проходит на морозе без нормальной теплоизоляции, теплопотери будут выше. В такой ситуации попытка решить всё только дополнительной длиной кабеля – неправильный подход.
Для нормального проекта нужны две вещи:
- источник тепла;
- теплоизоляция, которая помогает это тепло удержать.
Если изоляция старая, повреждённая или намокшая, её состояние стоит проверить до покупки нагревательной системы.
Иногда восстановление теплоизоляции уменьшает сам проблемный участок и делает проект проще.
Готовый комплект или кабель на отрез
Для бытовой задачи готовый комплект удобен тем, что у него уже определена длина нагревательной части и предусмотрены элементы подключения.
Но выбирать комплект нужно после замера, а не наоборот.
Сначала фиксируют:
- длину участка;
- способ монтажа;
- диаметр трубы;
- материал трубы;
- минимальную зимнюю температуру;
- тип воды;
- состояние теплоизоляции.
После этого можно смотреть, какая стандартная длина подходит.
Для больших или сложных объектов могут использоваться другие решения, где длина нагревательной цепи рассчитывается отдельно. Такой проект уже требует более внимательной проверки нагрузки и ограничений конкретного кабеля.
Что можно подсмотреть у систем антиобледенения
Расчёт длины важен не только для водопровода.
Похожая логика работает и в других системах электрического обогрева: сначала определяется конкретная зона, которую нужно защитить, потом уже рассчитывается трасса кабеля.
На biz-focus.ru есть отдельный материал о том, как греющий кабель используют для защиты желобов от деформации льдом. Задача другая, но принцип тот же – кабель считают под реальный маршрут, а не покупают произвольный метраж “на всякий случай”.
Таблица для предварительного расчёта
| Что нужно измерить | Что записать |
|---|---|
| Проблемный участок трубы | Фактическую длину в метрах |
| Диаметр трубы | Наружный диаметр |
| Способ монтажа | Внутри или снаружи |
| Место начала кабеля | Реальную точку установки |
| Место окончания | Точку, до которой нужен обогрев |
| Фитинги и арматура | Количество и расположение |
| Теплоизоляция | Тип, толщина и состояние |
| Минимальная температура | Условия эксплуатации зимой |
Такой список полезнее, чем попытка выбрать кабель только по одной цифре длины.
Три ошибки, которые чаще всего портят расчёт
Первая – измерять весь водопровод вместо участка, который реально промерзает.
Вторая – покупать кабель с большим запасом, не понимая, где будет размещена лишняя длина.
Третья – сначала выбирать комплект по цене, а потом пытаться подогнать под него трассу.
Правильный порядок обратный: трасса, условия, способ монтажа, мощность, длина, конкретный комплект.
Перед заказом нарисуйте трубу
Не нужен инженерный проект на двадцать страниц.
Достаточно нарисовать трассу от руки и отметить:
- начало обогреваемой зоны;
- конец обогреваемой зоны;
- повороты;
- фитинги;
- краны;
- место ввода;
- длину каждого участка.
Если после этого вы можете показать схему продавцу или монтажнику и объяснить, где именно должен идти кабель, расчёт уже имеет практический смысл.
Если пока известно только “у меня примерно семь метров трубы”, данных недостаточно.
Длина греющего кабеля начинается не с каталога. Она начинается с реальной трассы и конкретного места промерзания. Чем точнее вы измерите этот участок до покупки, тем меньше вероятность получить лишний кабель, недогретую трубу или необходимость переделывать систему уже в мороз.
