Когда теплый пол планируют только в одной небольшой ванной, электрическая часть часто кажется второстепенной. Выбрали комплект по площади, поставили терморегулятор, подвели питание – и вопрос вроде бы закрыт. Проблемы начинаются, когда теплых зон несколько: ванная, кухня, прихожая, спальня, лоджия. Тогда суммарная мощность уже может заметно влиять на линию, автоматическую защиту, сечение кабеля и вообще на то, можно ли подключать все системы так, как это задумано в ремонте.
Поэтому расчет мощности теплого пола нужен не только для выбора нагревательной системы. Он нужен для электрики квартиры. Но здесь важно не перепутать несколько разных величин: удельную мощность в ваттах на квадратный метр, общую мощность конкретного комплекта, площадь нагрева и общую нагрузку нескольких зон.
На актуальном сайте Caleo | Калео у конкретных теплых полов отдельно указываются площадь обогрева, удельная мощность и общая мощность комплекта. Именно общую мощность выбранных комплектов нужно складывать, когда оценивают суммарную нагрузку теплого пола на электросеть. Нельзя брать только площадь квартиры или одну усредненную цифру на квадратный метр и считать линию по ней.
Начните не с автомата, а со списка всех теплых зон
Первый шаг выглядит слишком простым, поэтому его часто пропускают. Нужно составить список всех помещений, где действительно будет теплый пол.
Например:
- ванная;
- кухня;
- прихожая;
- спальня;
- лоджия.
Для каждой зоны нужно записать не общую площадь помещения, а выбранную систему и ее реальную нагреваемую площадь.
Если кухня имеет 12 м², но подогрев запланирован только на 5 м² свободного пола, электрическую нагрузку определяет не площадь кухни, а конкретный комплект на эти 5 м².
Если в ванной установлен один мат, а в прихожей другой, мощности двух комплектов складываются.
То есть расчет линии начинается не с фразы «у меня квартира 60 квадратов», а с таблицы реальных нагревателей.
Удельная мощность и общая мощность – это разные цифры
В карточках электрического теплого пола встречаются две характеристики, которые легко перепутать.
Удельная мощность показывает мощность на единицу площади, например в ваттах на квадратный метр.
Общая мощность комплекта показывает электрическую мощность всего выбранного комплекта.
Для электропитания нас интересует именно общая мощность каждого установленного комплекта.
Простой пример без привязки к конкретной модели:
если теплый пол имеет удельную мощность 150 Вт/м² и фактически занимает 4 м², его расчетная установленная мощность составляет 600 Вт.
Но если производитель уже указывает общую мощность готового комплекта, лучше использовать именно официальную характеристику карточки конкретного товара, а не пересчитывать ее по приблизительной площади.
Почему нельзя считать электрику по общей площади комнаты
Это та же ошибка, которая возникает при подборе самого теплого пола.
Площадь комнаты и площадь нагрева не равны.
В спальне часть поверхности занята шкафом и кроватью. В кухне – гарнитуром и техникой. В прихожей – встроенным шкафом. В ванной – сантехникой.
Поэтому сначала рассчитывают реальную монтажную площадь, затем выбирают конкретный комплект, и только после этого получают мощность нагрузки.
Если начать с общей площади комнаты, линия может оказаться рассчитана под систему, которой физически не будет.
На biz-focus.ru уже есть отдельный материал о том, как рассчитывают длину греющего кабеля по реальному участку, а не по абстрактной общей длине. Для теплого пола принцип похожий: электрический расчет должен опираться на фактический проект, а не на приблизительную геометрию объекта.

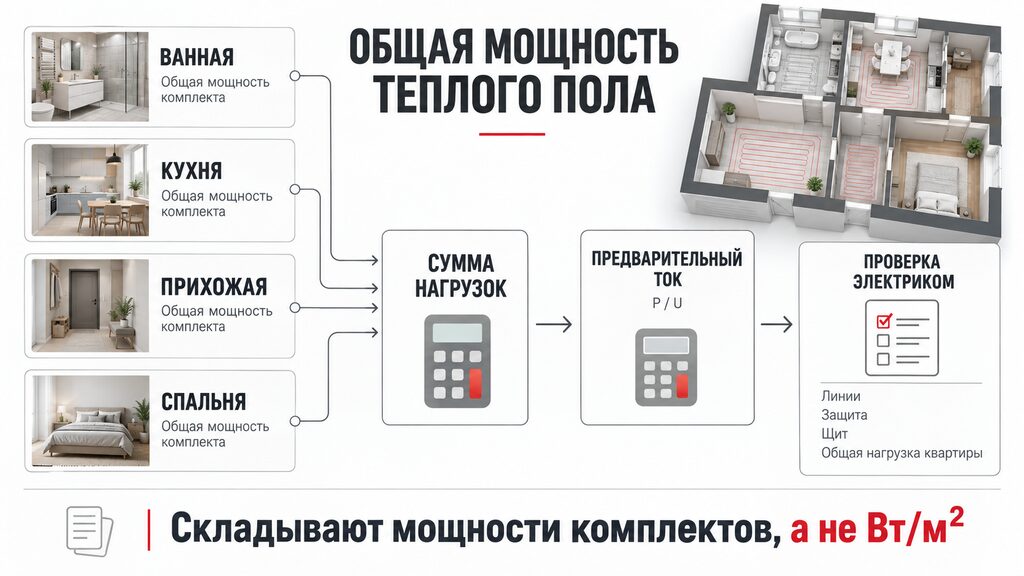

Сложите мощности не помещений, а конкретных комплектов
Допустим, в квартире запланированы четыре зоны.
Для примера возьмем условные значения:
- ванная – 720 Вт;
- кухня – 900 Вт;
- прихожая – 450 Вт;
- спальня – 750 Вт.
Суммарная установленная мощность теплого пола будет:
720 + 900 + 450 + 750 = 2820 Вт.
Это еще не проект электропроводки и не готовый выбор автомата. Это только первая важная цифра – суммарная установленная нагрузка всех теплых зон.
Следующий вопрос: будут ли эти зоны работать одновременно, как они распределены по линиям и какие еще потребители находятся на тех же цепях.
Почему фраза «они же не включатся одновременно» плоха для проекта
На практике терморегуляторы действительно включают и отключают нагрев по мере необходимости. Несколько теплых полов могут не работать непрерывно одновременно.
Но заранее рассчитывать электропроводку на удачу нельзя.
Утром после ночного снижения температуры несколько зон могут включиться почти одновременно. После отключения электричества системы могут снова начать нагрев после восстановления питания. В холодный день несколько помещений могут требовать подогрева в одно время.
Поэтому проект электроснабжения должен учитывать предусмотренную нагрузку, а не строиться на надежде, что автоматика всегда случайно разведет включения.
Коэффициенты одновременности и другие проектные допущения должен определять специалист в рамках конкретной электрической схемы. Пользователю не стоит самостоятельно уменьшать расчетную мощность только потому, что «все сразу обычно не работает».
Формула нужна простая, но применять ее нужно в правильном месте
Если известна мощность нагрузки P и напряжение сети U, ток в простой однофазной оценке связан с ними отношением:
I = P / U
Но эта формула не выбирает автоматически кабель, автомат или УЗО.
Она только помогает понять порядок тока нагрузки.
Например, при общей мощности 3000 Вт и напряжении 230 В расчетный ток будет около 13 А.
Это уже полезная информация, но она не означает, что после этого можно самостоятельно назначить защитный аппарат на ближайший номинал.
Выбор линии зависит от кабеля, способа прокладки, условий среды, длины, группировки, защитной аппаратуры и требований конкретного объекта.
Почему лучше использовать общую мощность из карточки продукта
На официальной странице электрических теплых полов Caleo | Калео для конкретных товаров приводятся не только удельные, но и общие мощности комплектов.
Это удобнее для электрического расчета.
Например, комплект может иметь площадь 0,7 м² и общую мощность 98 Вт, другой – 3 м² и 690 Вт. Для линии электропитания складывают именно общие мощности тех комплектов, которые реально установлены.
Такой подход снижает риск ошибиться из-за округления площади, выбора другой мощности той же линейки или переноса характеристик между моделями.
Главное правило: если официальный производитель уже дал общую мощность конкретного комплекта, не нужно заменять ее собственной приблизительной арифметикой.
Разные комнаты могут иметь разные удельные мощности
Еще одна ошибка – взять одну цифру, например 150 Вт/м², и умножить на всю нагреваемую площадь квартиры.
Актуальный каталог Caleo | Калео содержит системы с разной удельной мощностью. Для разных помещений и условий могут использоваться разные модели.
На официальной странице производитель отдельно делит стандартные и холодные помещения по диапазонам удельной мощности. Но это не значит, что пользователь должен сам назначать максимальную мощность каждой комнате. Конкретную систему выбирают по условиям помещения, покрытию и официальной карточке.
Для электрики вывод простой: суммарная нагрузка формируется из фактически выбранных комплектов, а не из единой усредненной мощности на всю квартиру.
Таблица проекта полезнее одного калькулятора
Для квартиры с несколькими зонами удобно сделать простую таблицу.
| Зона | Площадь нагрева | Конкретная система | Общая мощность комплекта | Терморегулятор | Линия |
|---|---|---|---|---|---|
| Ванная | по проекту | модель 1 | из карточки | регулятор 1 | определить |
| Кухня | по проекту | модель 2 | из карточки | регулятор 2 | определить |
| Прихожая | по проекту | модель 3 | из карточки | регулятор 3 | определить |
| Спальня | по проекту | модель 4 | из карточки | регулятор 4 | определить |
В последней строке добавляют сумму общей мощности.
После этого электрику уже не приходится разбираться по фотографиям коробок и воспоминаниям владельца.
Один терморегулятор не делает несколько полов одной нагрузкой
Иногда несколько нагревательных участков хотят объединить под одно управление.
Техническая допустимость такого решения зависит от конкретных систем, схемы подключения и максимальной нагрузки терморегулятора.
Но важно понимать сам принцип: объединение управления не уничтожает электрическую мощность нагревателей.
Если к одному регулятору подключены две допустимые зоны, его нагрузка определяется суммой этих зон.
Поэтому тема выбора терморегулятора логично идет после расчета суммарной мощности. Нельзя сначала купить регулятор по дизайну, а потом выяснять, способен ли он коммутировать выбранную нагрузку.
Линия теплого пола и мощность терморегулятора – два разных ограничения
Представим, что терморегулятор допускает определенную максимальную нагрузку.
Это не значит, что вся линия автоматически рассчитана на ту же мощность.
Нужно отдельно проверить:
- допустимую нагрузку терморегулятора;
- параметры питающей линии;
- защитный автомат;
- устройство защитного отключения или дифференциальную защиту по принятой схеме;
- остальные потребители линии;
- условия прокладки кабеля.
Самое слабое звено определяет реальную допустимость схемы.
Поэтому нельзя ориентироваться только на цифру на коробке регулятора.
Почему розетка рядом не является готовым проектом питания
В уже отремонтированной квартире часто возникает соблазн подключить теплый пол от ближайшей розеточной линии.
Логика понятна: питание уже есть, штробить стену не хочется.
Но наличие розетки ничего не говорит о запасе линии.
На той же группе могут работать чайник, микроволновая печь, стиральная машина, фен, пылесос или другая техника. Добавление стационарного электрического подогрева меняет суммарную нагрузку.
Поэтому вопрос подключения решается после проверки схемы щита и линии.
Особенно это важно в старом жилом фонде, где фактическая проводка может отличаться от ожиданий владельца.
Кухня – самое опасное место для логики «возьмем питание рядом»
Кухня уже содержит много мощных потребителей.
Электрический чайник, духовка, варочная панель, посудомоечная машина, микроволновая печь и другие приборы могут создавать серьезную нагрузку на электросеть.
Если теплый пол добавляется к готовой кухне, просто подключить его к удобной розетке возле столешницы – плохой способ проектирования.
Сначала нужно выяснить, какие линии уже существуют и что на них подключено.
В новостройке этот вопрос решается проще: теплый пол можно заложить в электрический проект до чистовой отделки.
Ванная требует смотреть не только на ватты
В ванной обычно небольшая площадь теплого пола, поэтому общая мощность может быть относительно умеренной.
Но помещение влажное, а значит требования к электробезопасности становятся особенно важными.
Расчет мощности нужен, но он не заменяет выбор правильной схемы защиты и размещения электрооборудования.
Не следует превращать статью о ваттах в инструкцию по самостоятельному подключению ванной.
На этом этапе нужен квалифицированный электрик, который учитывает действующие требования, конкретное оборудование и фактическую электросеть квартиры.
Лоджия может неожиданно добавить большую нагрузку
Лоджия часто относится к холодным помещениям, а в каталоге Caleo | Калео для холодных условий представлены системы с более высокой удельной мощностью, чем для стандартных помещений.
Если теплый пол появляется на лоджии вместе с ванной, кухней и прихожей, суммарная мощность квартиры может заметно вырасти.
Поэтому лоджию нельзя добавлять к проекту в последний момент по принципу «там всего несколько квадратов».
Несколько квадратных метров более мощной системы могут дать нагрузку, сопоставимую с большей зоной в стандартной комнате.
Первый этаж требует того же внимания
Для холодного первого этажа ситуация аналогичная.
Высокая тепловая задача может привести к выбору системы другой мощности в рамках актуального ассортимента.
Но электрическая сеть квартиры от этого не становится мощнее.
Если одновременно планируется теплый пол в нескольких комнатах, суммарную нагрузку нужно проверить еще до покупки оборудования.
Иначе может выясниться, что отопительный проект и электрический ввод квартиры не согласованы между собой.
Почему выделенная мощность квартиры важнее суммы теплых полов
Допустим, теплые полы суммарно потребляют 4 кВт установленной мощности.
Это не означает, что вопрос закрыт, если сама квартира имеет ввод больше 4 кВт.
Кроме теплых полов существуют остальные потребители:
- плита;
- духовка;
- чайник;
- стиральная машина;
- сушильная машина;
- бойлер;
- кондиционеры;
- посудомоечная машина;
- освещение;
- розеточные группы.
Поэтому теплый пол оценивают внутри общего баланса квартиры.
Особенно это важно, если электрический теплый пол должен работать сразу в нескольких помещениях или использоваться как существенная часть отопления.
Новостройка: мощность пола нужно считать до электромонтажа
Лучшее время для расчета нагрузки – до того, как закончена проводка.
В этот момент еще можно:
- выделить отдельные линии;
- выбрать места терморегуляторов;
- продумать трассы датчиков;
- распределить зоны по группам;
- проверить щит;
- согласовать защитную аппаратуру;
- увязать теплый пол с другими мощными потребителями.
Если сначала уложить нагревательные системы, а потом спросить электрика, куда их подключать, пространство решений уже сильно сужается.
Вторичка: сначала ревизия, потом дополнительные киловатты
В старой квартире ситуация обратная.
Проводка уже существует, и ее возможности нужно установить до покупки нескольких систем теплого пола.
Полезно выяснить:
- из чего выполнены линии;
- какое у них сечение;
- как они проложены;
- какие автоматы установлены;
- какие группы реально питают комнаты;
- есть ли отдельные линии в ванной и кухне;
- в каком состоянии щит.
Это не делается по фотографии автомата из мессенджера.
Если теплый пол добавляет заметную стационарную нагрузку, электросеть нужно обследовать нормально.
Почему автомат нельзя выбирать только делением ватт на 230
Расчет тока по мощности полезен, но защитный автомат выбирается не просто как ближайшее число выше результата.
Автомат защищает линию, а не теплый пол как бытовой прибор.
Поэтому его номинал связан с характеристиками проводки и условиями ее эксплуатации.
Слишком большой автомат может не обеспечить нужную защиту линии. Слишком маленький может отключаться при нормальной работе.
Именно поэтому в CALEO-120 правильная граница материала такая: мы учимся считать нагрузку, но не выдаем универсальный номинал автомата для любой квартиры.
Сечение кабеля тоже нельзя назначать одной таблицей из интернета
В сети легко найти таблицы вроде «до такой мощности – такой кабель».
Они полезны только как справочная иллюстрация, но не заменяют электрический проект.
На допустимую токовую нагрузку влияют:
- материал проводника;
- сечение;
- способ прокладки;
- температура;
- количество совместно проложенных линий;
- длина;
- условия помещения;
- защитный аппарат.
Поэтому в готовой статье нельзя писать: «для теплого пола X кВт всегда нужен кабель Y мм²».
Это было бы слишком грубым упрощением и потенциально опасной рекомендацией.
Почему длина линии тоже имеет значение
Если терморегулятор расположен рядом со щитом, одна ситуация.
Если питание идет через длинный коридор в дальнюю комнату или на лоджию, другая.
Длина линии влияет на электрические параметры и должна учитываться специалистом.
Особенно это актуально в частных домах и больших квартирах, где расстояние от щита до нагрузки заметно больше, чем в типовой ванной.
Поэтому мощность – исходная величина для расчета, а не единственная.
Разные типы теплого пола суммируются одинаково в одном смысле
Для общей электрической нагрузки неважно, пленочная система стоит в спальне, мат в ванной или кабельная секция в кухне.
Если все они являются электрическими нагрузками объекта, их мощности учитываются в балансе.
Но брать характеристику нужно из карточки именно конкретного комплекта.
Нельзя переносить общую мощность одного метража на другой.
Например, один и тот же продукт может продаваться в нескольких размерах, и общая мощность каждого комплекта будет различаться.
Не складывайте удельные мощности
Это распространенная арифметическая ошибка.
Если в ванной система 180 Вт/м², а в спальне 150 Вт/м², сумма 330 Вт/м² ничего полезного для линии не означает.
Для электрики нужны общие мощности:
мощность ванной + мощность спальни + мощность кухни + …
Удельная мощность помогает характеризовать систему на площади.
Общая мощность характеризует электрическую нагрузку конкретного комплекта.
Смешивать эти величины нельзя.
Нужно ли учитывать теплую стену или другой электрический обогрев
Да, если задача – оценить общую нагрузку электрической системы квартиры.
Теплый пол нельзя рассматривать в вакууме.
Если одновременно устанавливается электрическая теплая стена, полотенцесушитель, бойлер или другой стационарный нагреватель, электрик должен видеть полный список.
То же относится к греющим кабелям на инженерных системах частного дома.
На biz-focus.ru есть материал о том, как выбирают греющий кабель внутри или снаружи трубы. Там выбор определяется способом монтажа и назначением. Но после выбора конкретного электрического обогрева его мощность все равно становится частью общего энергобаланса объекта.
Отдельная линия не означает отдельную выделенную мощность
Если для теплого пола делают собственную группу в щите, это повышает управляемость и позволяет нормально организовать защиту.
Но электричество по-прежнему приходит через общий ввод квартиры.
Пять отдельных автоматов не создают дополнительную мощность.
Поэтому есть два разных уровня:
Уровень 1 – отдельная линия конкретной зоны.
Уровень 2 – суммарная нагрузка квартиры или дома.
Оба нужно проверять.
Что считать, если теплый пол управляется по расписанию
Расписание полезно для эксплуатации и экономии, но оно не должно подменять электрический расчет.
Да, спальня может работать утром и вечером, а ванная – по своему графику.
Но проект должен оставаться работоспособным в допустимых режимах, в том числе когда несколько систем включились одновременно.
Если инженер применяет расчетный коэффициент спроса или иное профессиональное решение, это уже часть проекта.
Самостоятельно вычитать половину мощности «потому что днем спальня выключена» не стоит.
Почему расчет нагрузки полезен до выбора терморегуляторов
Следующий логичный этап – проверить максимальную нагрузку каждого терморегулятора.
Если зона имеет большую суммарную мощность, регулятор должен быть рассчитан на соответствующую нагрузку или проект должен предусматривать другое техническое решение.
Именно поэтому нельзя полностью выбирать терморегуляторы только по внешнему виду, Wi-Fi и цвету рамки.
Сначала мощность зоны.
Потом нагрузка регулятора.
Потом электрическая схема.
Эта последовательность надежнее обратной.
Практический пример для обычной квартиры
Представим двухкомнатную квартиру.
В ванной выбран комплект с общей мощностью 540 Вт.
В кухне – 900 Вт.
В прихожей – 360 Вт.
В спальне – 750 Вт.
Сумма:
540 + 900 + 360 + 750 = 2550 Вт.
Дальше при однофазной сети для предварительного понимания можно оценить ток:
2550 / 230 ≈ 11,1 А.
Что мы узнали?
Что установленная нагрузка теплых полов составляет 2,55 кВт и при одновременной работе потребляет ток порядка 11 А.
Чего мы еще не узнали?
- какой автомат нужен;
- какое сечение линии достаточно;
- можно ли подключить все системы к одной группе;
- подходит ли существующая проводка;
- какой терморегулятор нужен каждой зоне;
- достаточно ли выделенной мощности квартиры.
Эти вопросы требуют следующего уровня проекта.
Практический пример, где расчет внезапно меняется
Допустим, к предыдущей квартире добавили утепленную лоджию с электрическим теплым полом мощностью 1,2 кВт.
Общая нагрузка стала:
2550 + 1200 = 3750 Вт.
Предварительный ток уже около 16,3 А при 230 В.
Именно поэтому дополнительные несколько квадратных метров нельзя воспринимать как мелочь.
Лоджия изменила электрический баланс всей системы теплых полов почти на половину.
Если бы электрика была рассчитана только под первые четыре зоны, проект пришлось бы пересматривать.
Какие данные дать электрику
Вместо фразы «будет теплый пол в четырех комнатах» подготовьте нормальный список.
Для каждой зоны:
- помещение;
- точная модель;
- артикул, если есть;
- площадь комплекта;
- общая мощность;
- модель терморегулятора;
- место установки;
- предполагаемая линия;
- стадия ремонта.
Отдельно приложите фото щита и существующую схему, если она есть.
Но фото не заменяет обследование. Оно помогает подготовиться к разговору.
Что проверить до покупки всех комплектов
Если теплый пол планируется сразу в нескольких помещениях, не стоит покупать оборудование по комнатам независимо друг от друга.
Сначала соберите весь проект.
Проверьте:
- реальную площадь нагрева каждой зоны;
- конкретные модели;
- общую мощность каждого комплекта;
- суммарную мощность;
- максимальную нагрузку регуляторов;
- возможности существующей электросети;
- распределение по линиям;
- общую мощность других крупных потребителей.
Только после этого закупка становится технически связанной.
Чем CALEO-120 отличается от статьи о выборе мощности теплого пола
Это принципиально разные вопросы.
Статья о выборе мощности отвечает: какая система подходит помещению по условиям обогрева?
CALEO-120 отвечает: какую электрическую нагрузку создадут уже выбранные системы вместе?
В первом случае центр внимания – помещение.
Во втором – электросеть.
Нельзя заменять одно другим.
Высокая или низкая удельная мощность влияет на выбор системы, но линия питания рассчитывается по реальным комплектам и их общей нагрузке.
Красные флаги при обсуждении электрики теплого пола
«Просто подключим к ближайшей розетке».
Без проверки линии это не проект.
«Возьмем автомат побольше, чтобы не выбивало».
Автомат выбирают для защиты линии, а не для устранения симптома перегрузки.
«Все полы одновременно не работают».
Это предположение не должно быть единственным основанием для уменьшения расчетной нагрузки.
«У всех комплектов примерно одна мощность».
Мощность зависит от конкретного продукта, варианта и метража.
«Терморегулятор на 16 А, значит линия тоже автоматически подходит».
Нет. Это отдельные ограничения.
«В новой квартире проводка точно рассчитана с запасом».
Проверять нужно проект и фактическую реализацию, а не предположение.
Что можно безопасно посчитать самостоятельно
Владелец квартиры вполне может самостоятельно сделать подготовительный расчет.
Можно:
- составить список зон;
- выписать официальную общую мощность каждого комплекта;
- сложить мощности;
- оценить общий ток по формуле P / U;
- подготовить таблицу для электрика;
- сопоставить нагрузки терморегуляторов с карточками устройств.
Не стоит самостоятельно без квалификации:
- назначать номиналы защитных аппаратов;
- выбирать сечение проводки только по интернет-таблице;
- переделывать щит;
- объединять несколько мощных зон на одну линию;
- обходить ограничения терморегулятора.
Такая граница делает расчет полезным, не превращая статью в опасную инструкцию по электромонтажу.
Расчет мощности теплого пола нужен до того, как стены закрыты
Самый дешевый момент для исправления электрики – проектный.
Пока стены не покрашены и плитка не уложена, можно изменить трассу питания, добавить линию, перенести терморегулятор или пересмотреть количество зон.
После ремонта каждая такая правка становится дороже.
Поэтому если теплый пол планируется больше чем в одном помещении, общую мощность нужно считать сразу.
Не после покупки.
Не после укладки.
Не тогда, когда автомат уже начал отключаться.
Главный вывод: складывайте реальные нагрузки, а не квадратные метры
Расчет мощности теплого пола для линии электропитания не требует сложной математики на первом этапе.
Нужна дисциплина исходных данных.
Сначала определяется реальная площадь каждой нагреваемой зоны.
Затем выбирается конкретный комплект Caleo | Калео.
Из официальной карточки берется его общая мощность.
Мощности всех теплых зон складываются.
После этого рассчитывается предварительный ток и данные передаются электрику для проверки линий, автоматики, щита и общей мощности объекта.
Именно такой порядок защищает от двух противоположных ошибок: недооценить нагрузку и перегрузить существующую сеть либо, наоборот, строить избыточную электрику по площади, которой в реальности не будет.
Расчет мощности теплого пола – это связующее звено между дизайнерским планом комнат и реальной электросетью квартиры.
Пока система существует только на плане, изменить решение легко.
После того как нагреватели спрятаны под покрытием, а стены закончены, цена ошибки становится значительно выше.
